25/12/30100G 高速傳輸時代來臨
隨著高通量成像系統演進，數據規模迅速增長，“邁入 100G 時代”正成為行業趨勢。
在這個背景下，100G高速接口迎來了兩種主流技術方案 —— 100G CoF（CoaXPress over Fiber） 與 100 GigE（基于GigE Vision 3.0 的 100G 以太網成像方案）。兩者在物理傳輸帶寬上具備相同的 100G 級能力，但在協議體系、系統架構與工程實現方式上存在本質差異。
只有理解這兩種方案背后的底層技術邏輯與工程取向，才能在設備研發與系統選型中形成真正專業、可落地的判斷。
數據接口分層概念解析
在工程實踐中，高速成像接口并非單一技術指標的體現，而是由多個技術層級協同構成的系統工程。任何一套高速數據接口方案，均可拆解為以下三個核心層級：
據接口分層概念解析.jpg)
① 物理傳輸層: 關注數據的基礎傳輸能力，包括傳輸介質、信號速率、編碼方式以及光電接口形態。
② 數據與控制協議層:決定數據如何被組織、調度與控制，是系統實時性、同步能力與確定性行為的核心。
③ 應用軟件層: 直接影響應用開發效率、系統集成復雜度以及生態兼容性。
圖1：數據接口分層架構圖
100G CoF VS. 100 GigE
在 100G 接口方案中，一個常見的誤區是將“物理帶寬”等同于“系統性能”。
事實上，在高通量成像系統中，真正決定系統是否穩定、可控、可規模化部署的，往往是協議層設計與系統架構取向，而非物理鏈路本身。
以下將從 物理層 → 協議層 → 軟件層 三個維度，對 100G CoF 與 100 GigE 進行系統性分析。
物理傳輸層
在物理層面，100G CoF 與 100 GigE 采用了完全一致的傳輸資源，包括：
? 光纖作為傳輸介質
? QSFP28 光模塊
? 相同的 100G 物理電氣參數與編碼方式（如 64b/66b）
?圖2：100G CoF 和100 GigE 物理鏈接示意圖
因此，在基礎光電傳輸能力上，兩種方案并不存在本質差異，采集卡或網卡在物理接口形態上也高度一致。
數據與控制協議層( 核心分水嶺）
數據與控制協議層，是 100G CoF 與 100 GigE 產生根本差異的關鍵層級，也是兩種方案無法相互簡單替代的根本原因。
① 100G CoF（CoaXPress over Fiber）
100G CoF 是 CoaXPress 機器視覺專用協議體系在光纖（Fiber）物理層鏈路上的應用拓展，也是基于 CXP 2.1 協議標準的 100G 光纖物理層工程化實現形態。
應用優勢：
? 延續 CoaXPress 成熟的鏈路控制與硬件級同步機制
? 具備極低延遲、高確定性和強實時性
? 依托既有工程經驗，實現100G 的平滑升級
應用局限：
? 仍以點對點采集架構為主
? 相機與采集卡強綁定，網絡化擴展能力有限
CXP (CoaXPress) 協議演進路線概述
路線.png)
在 CXP 1.x 時代，CoaXPress 基于同軸電纜實現點對點高速傳輸，以低延遲、強同步和高度確定性的系統特性，廣泛應用于高端工業檢測與科研成像。
CXP 2.0 引入光纖作為可選物理層，形成 CoaXPress over Fiber（CoF），為更高帶寬、更遠距離及后續高速擴展奠定基礎。
在此基礎上，CXP 2.1 進一步規范協議與系統行為，面向高通量、多相機應用，使基于 CoF 的 100G 級接口具備可規模化部署能力。
在 CXP 1.x 時代，CoaXPress 基于同軸電纜實現點對點高速傳輸，以低延遲、強同步和高度確定性的系統特性，廣泛應用于高端工業檢測與科研成像。
CXP 2.0 引入光纖作為可選物理層，形成 CoaXPress over Fiber（CoF），為更高帶寬、更遠距離及后續高速擴展奠定基礎。
在此基礎上，CXP 2.1 進一步規范協議與系統行為，面向高通量、多相機應用，使基于 CoF 的 100G 級接口具備可規模化部署能力。
② 100 GigE + GigE Vision 3.0
100 GigE 本質上是標準以太網的 100G 物理層能力。在機器視覺領域，只有在其之上疊加 GigE Vision 3.0 等成像協議棧，才能形成標準化、可互操作的高速成像傳輸解決方案。
應用優勢：
? 基于標準以太網生態，網絡兼容與擴展能力強
? 易于與 AI 服務器、邊緣計算平臺深度融合
? 適合多節點、分布式成像與計算架構
應用局限：
? 系統引入交換機、鏈路配置與網絡調優變量
? 調試路徑更長，對網絡工程經驗要求較高
? 集成周期與系統復雜度通常高于專用采集架構
GigE Vision協議演進路線概述
議演進路線.png)
在 GigE Vision 1.0 / 2.0 階段，以太網成像方案憑借通用性強、部署靈活和生態開放得到廣泛應用，但在高幀率、多相機及實時確定性方面受限于傳統網絡協議棧。

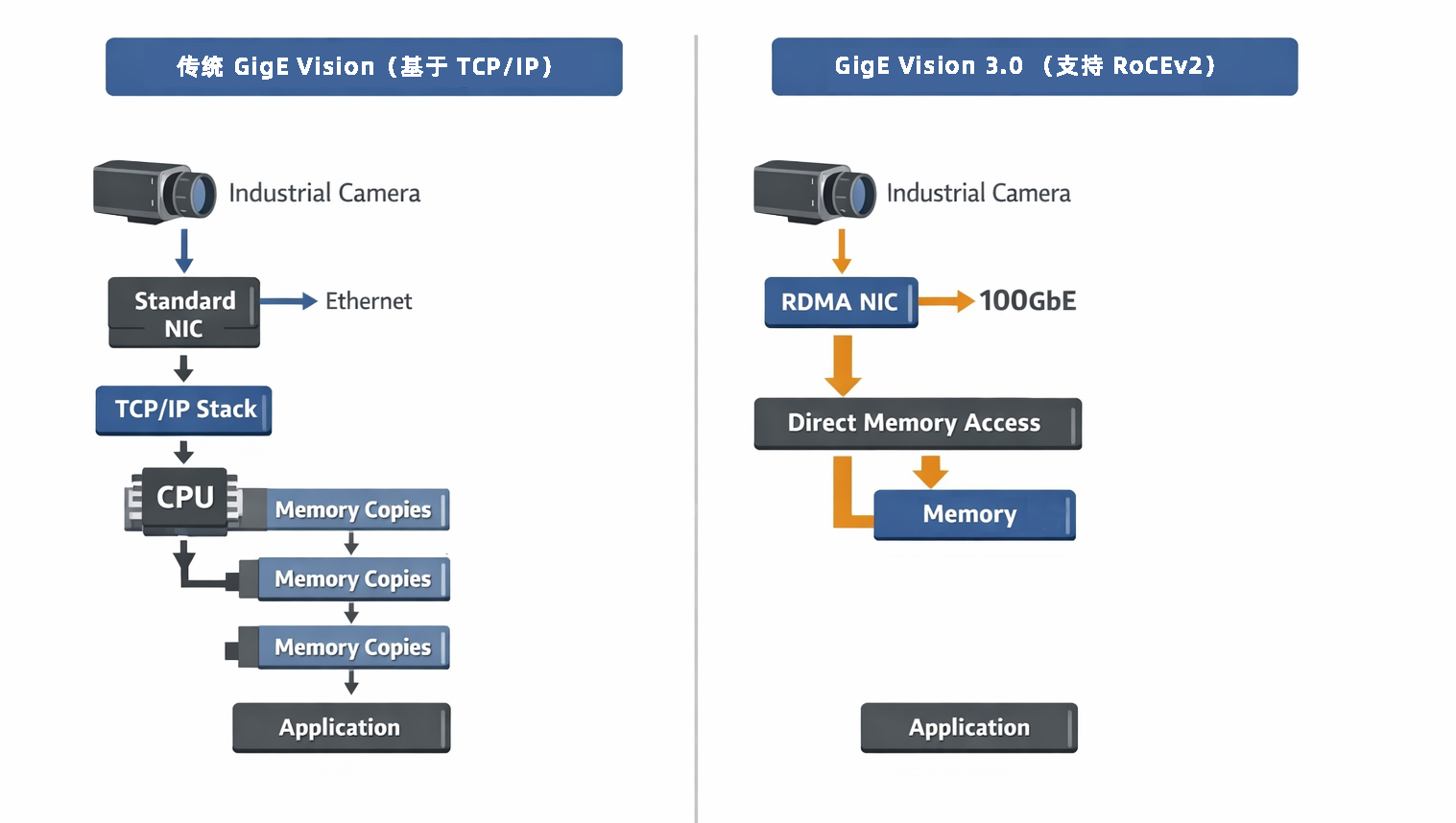

GigE Vision 3.0 通過引入基于 RoCEv2 的 RDMA 傳輸機制，使其在 100GbE 網絡環境下能夠繞過傳統 TCP/IP 協議棧，實現零拷貝、低 CPU 占用的高通量圖像數據傳輸。在多相機與大數據量場景中，該機制可有效降低主機處理負載，并改善整體傳輸效率與系統延遲表現。
圖3：GigE Vision 3.0 創新機制圖例解析
應用軟件層
在應用軟件層面，100G CoF和100 GigE兩種方案均支持 GenICam 標準協議，這意味著：
① 軟件開發者可以基于統一的 GenTL / API 進行應用開發，應用層集成與維護成本大幅降低;
② 對終端用戶而言，兩種方案的軟件使用體驗高度一致。
這也是工業視覺生態能夠長期并行支持 CoaXPress 與 GigE Vision 兩大體系的重要原因。
議.jpg)
圖4：GenICam協議
100G 高速接口選型策略總結
在 100G 時代，100G CoF 與 100 GigE 并非直接替代關系，而是面向不同系統目標的兩條技術路線：
① 100G CoF : 追求極致實時性、確定性同步與最高穩定性，更具工程優勢；
②100 GigE + GigE Vision 3.0: 面向大規模、分布式、多節點并與服務器深度融合的系統，更具架構潛力
鑫圖100G高速接口相機產品線
基于長期高通量成像系統的工程實踐，鑫圖已構建覆蓋多條 100G 技術路線的相機產品線體系。
產品線.jpg)
圖5：鑫圖100G CoF接口相機產品線
雙技術路線并行，使鑫圖能夠從系統架構層面為集成商提供更具前瞻性與可控性的成像解決方案，在保障工程可靠落地的同時，助力高通量系統持續演進。
聯系我們：如需了解更多高可靠100G高速接口技術相關內容，歡迎關注鑫圖官網或官方小程序，或聯系我們獲取更多高通量相機選型應用支持。
