23/04/13氣體高次諧波（英文：High-order harmonics in gases）的產生是一種極端非線性光學過程，由高能量的飛秒激光聚焦到高度壓縮的稀有氣體（例如氬氣），產生橫跨EUV至軟X-ray的相干光束。它在很多科學研究和實際應用方面都有重要的意義，如超快光譜學、阿秒脈沖等。
近期，國內從事強激光脈沖與原子分子相互作用研究的G大學老師采用鑫圖軟X射線相機Dhyana XF95成功實現了氣體高次諧波的高信噪比信號的采集。

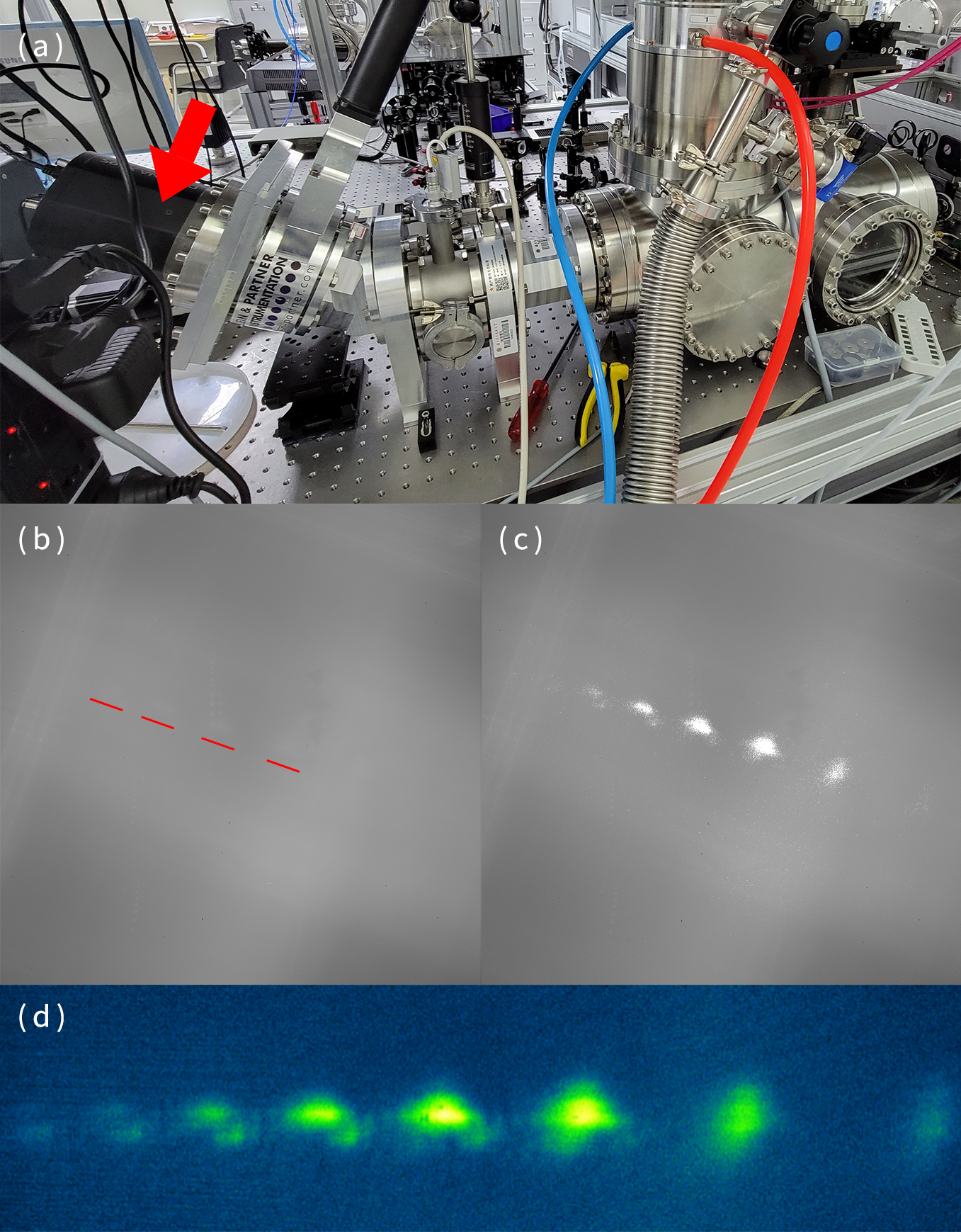

(a) 本次氣體高次諧波探測的實驗裝置圖，箭頭位置是Dhyana XF95相機的安裝位置。
(b) 本次實驗中拍攝到未經圖像處理的氣體高次諧波信號圖，圖中背景雜散光嚴重，幾乎難以判定目標信號。
(c) 使用鑫圖Mosaic 1.6 “實時減背景”功能后獲得的高信噪比圖像，目標信號清晰可見。
(d) 使用鑫圖Mosaic 1.6 “實時偽彩”功能疊加的氣體高次諧波彩色圖像。
在這個實驗中，由于實驗系統很難達到理想的暗場條件，光路系統中有明顯雜散光，雜散光強度的峰值灰度值達到了40000DN，給提取目標信號造成了嚴重干擾?！蚌螆DMosaic?1.6軟件的“實時減背景”功能大大簡化了我們的暗場實驗難度，我們還使用“實時偽彩”功能快速實現了信號判定，最終我們實現了對氣體實驗參數的優化?！盙大的Z博士這樣評價這次的實驗結果。
Dhyana XF95應用優勢分析
由于氣體高次諧波產生的高能光子在空氣中具有很強的吸收率，所以實驗所用的相機除了需要具備特殊波段的響應能力，還需要兼容實驗的真空環境。Dhyana XF95不僅在80-1000eV能量區間具有近乎100%的完美量子效率，而且真空兼容度高達10-7Pa，兩項核心應用指標均達到了國際先進水平。
不僅如此，我們的Mosaic 1.6軟件已經推出多年，專為sCMOS科學成像用戶需求構建， 它為用戶免費提供以往只有在付費軟件包才能使用的諸多高級功能。本次實驗中“實時減背景功能”和“實時偽彩功能”在科學實驗中非常實用，不僅能幫助降低暗場實驗難度，還能有效提高科學研究中對圖像定量處理分析的工作效率。
鑫圖相關產品推薦
軟X射線（腔外）sCMOS相機 -?Dhyana XF95
軟X射線（腔內）sCMOS相機 -?Dhyana XV95
sCMOS相機成像控制軟件 -?Mosaic 1.6
