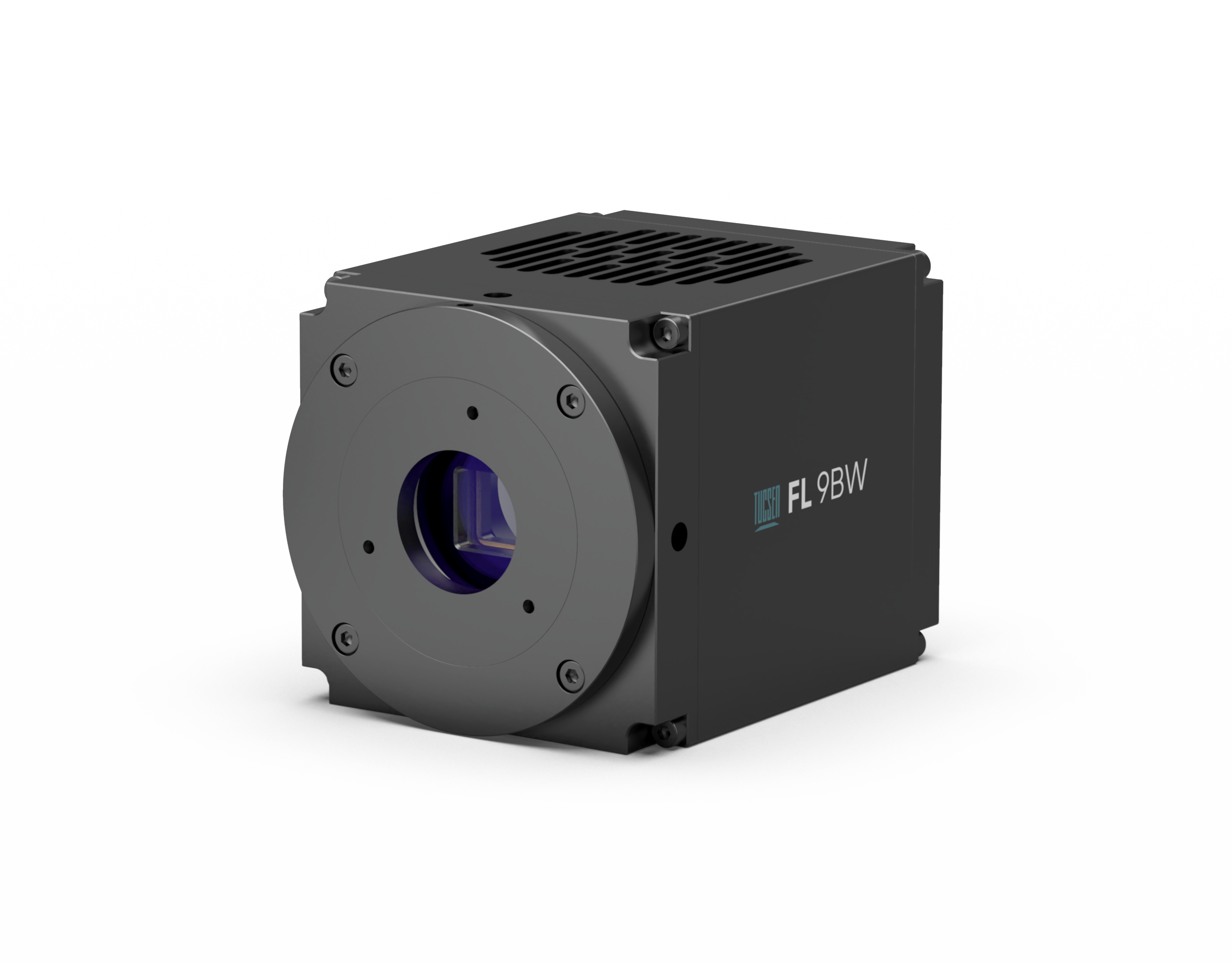

FL 9BW
長曝光制冷CMOS相機
- 15.96 mm (1")
- 3000 (H) × 3000 (V)
- 3.76 μm x 3.76 μm
- < 0.0005 e-/p/s
- -25℃ @ 22℃
詢 價
產品介紹
FL 9BW 是鑫圖針對長曝光應用開發的新一代深度制冷CMOS相機。它采用索尼新一代的背照式CMOS芯片技術和鑫圖先進制冷密封工藝、圖像降噪技術聯合打造，不僅長曝光關鍵性能達到了深度制冷CCD的水平，還同時具有現代CMOS高靈敏度、高速、高動態等性能特征，可以完全替代制冷CCD長曝光應用。
-
<0.0005 e-/p/s暗電流可替代冷CCD長曝光應用

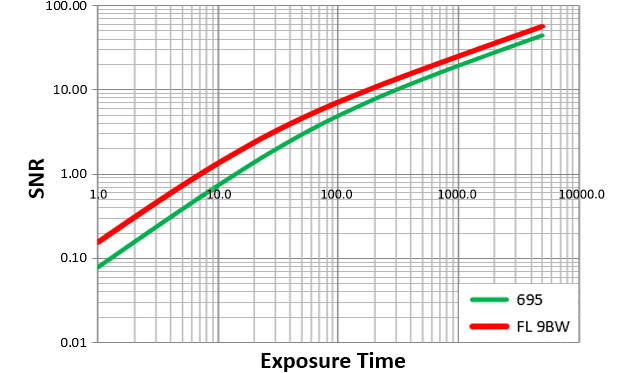

FL 9BW暗電流已低至0.0005 e-/p/s, 制冷深度可達-25℃，關鍵性能達到了深度制冷CCD相當的水平。在~10分鐘長曝光的條件下，FL 9BW仍能獲取高信噪比(SNR)的圖像，且在正常曝光時間內 (60分鐘)，信噪比都優于695 CCD。
-

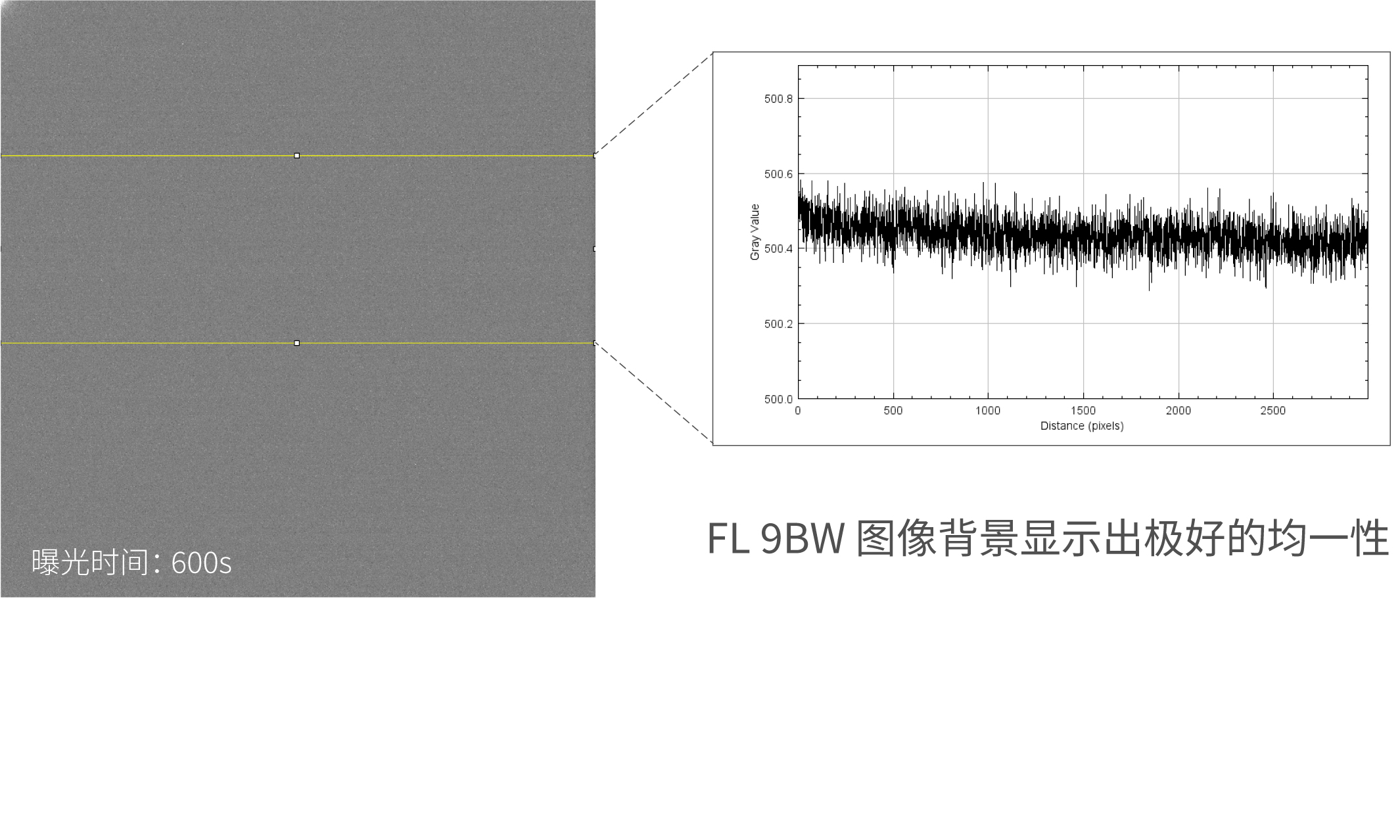

背景均一定量分析更精準
FL 9BW同時集成了索尼芯片優異的輝光抑制能力和鑫圖先進圖像降噪處理技術，基本杜絕了邊角亮光、壞點像素等不良制程因素對正常信號的干擾，成像背景均一，更適合定量分析應用。
-
SONY 背照式科學級芯片綜合成像性能優越

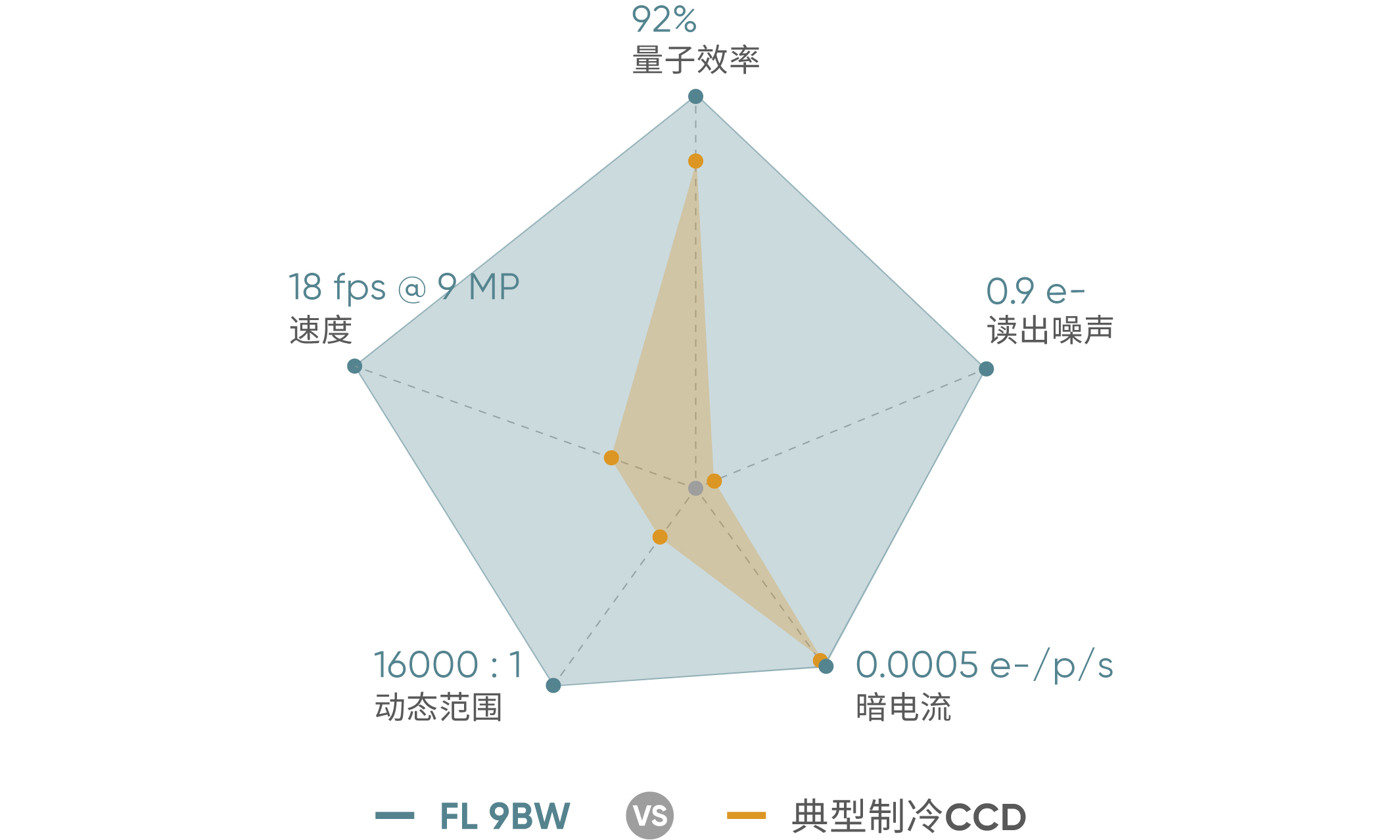

FL 9BW采用索尼新一代背照式科學級CMOS芯片，不僅長曝光性能和CCD相當，峰值量子效率高達92%，讀出噪聲僅0.9 e-，弱光成像能力碾壓CCD，動態范圍更是傳統CCD的4倍以上，綜合成像性能十分優越。
技術參數 >
- 型號: FL 9BW
- 芯片類型: BSI CMOS
- 芯片型號: SONY IMX533CLK-D
- 彩色 / 黑白: 黑白
- 對角線尺寸: 15.96 mm (1")
- 有效面積: 11.28 mm × 11.28 mm
- 像素大小: 3.76 μm × 3.76 μm
- 分辨率: 3000 x 3000, 9 MP
- 峰值量子效率: 92 % @ 540 nm
- 暗電流: < 0.0005 e-/p/s
- 增益模式: Gain 0 - 高滿阱；Gain 1 - 平衡；Gain 2 - 高靈敏1；Gain 3 - 高靈敏2；
- 滿阱容量: Gain 0：47ke- @ bin1，binning 后＞180ke-；Gain 1：16ke- @ bin1，binning 后 > 64ke-；Gain 2：8ke- @ bin1，14 bit binning 后 >32ke-；Gain 3：3ke- @ bin1，14 bit binning 后 >12ke-；
- 讀出模式: Standard，Low-Noise
- 讀出噪聲（標準讀出）: 3.2e- @ Gain 0；1.2 e- @ Gain 1； 1.0 e- @ Gain 2；0.95 e- @ Gain 3
- 讀出噪聲（低噪聲讀出）: 2.5e- @ Gain 0；1.0 e- @ Gain 1； 0.85 e- @ Gain 2；0.75 e- @ Gain 3
- 幀率: 19 fps @ Standard Mode，12 fps @ Low Noise Mode
- 快門類型: 卷簾
- 曝光時間: 15 μs ~ 60 min
- 圖像校正: DDFC，DPC
- ROI: 支持
- Binning: 2；3；4；6；8；12；16；24
- 制冷方式: 風冷
- 制冷溫度: -25 ℃ @ 室溫（22℃）
- 觸發模式: 硬件，軟件
- 軟件: Mosaic，SamplePro，LabVIEW，MATLAB，Micro-Manager 2.0
- 觸發輸出: 曝光開始，全局，讀出結束，高電平，低電平
- 觸發接口: Hirose
- SDK: C，C++，C#，Python
- 數據接口: USB 3.0
- 光學接口: C-Mount，支持定制
- 位深: 14 bit, 16 bit
- 電源: 12 V / 6 A
- 功耗: ≤ 40 W
- 相機尺寸: 76 mm x 76 mm x 98.5 mm
- 重量: 835 g
- 操作系統: Windows / Linux
- 操作環境: 工作：溫度 0~40 °C, 濕度 10~85 % 儲存：溫度 -10~60 ℃, 濕度 0~85 %
顯示更多
應用方向 >
Download >
-
FL 9BW 產品規格書
-
FL 9BW 產品手冊
-
FL 9BW 結構圖紙
-
軟件 - Mosaic3.0.7.0 持續更新版
-
軟件 - SamplePro （9BW）
-
驅動 - TUCam Camera Driver 通用版
-
Tucsen SDK Kit for Windows
-
插件 - Labview （新版）
-
插件 - MATLAB （新版）
-
插件 - Micro-Manager 2.0
