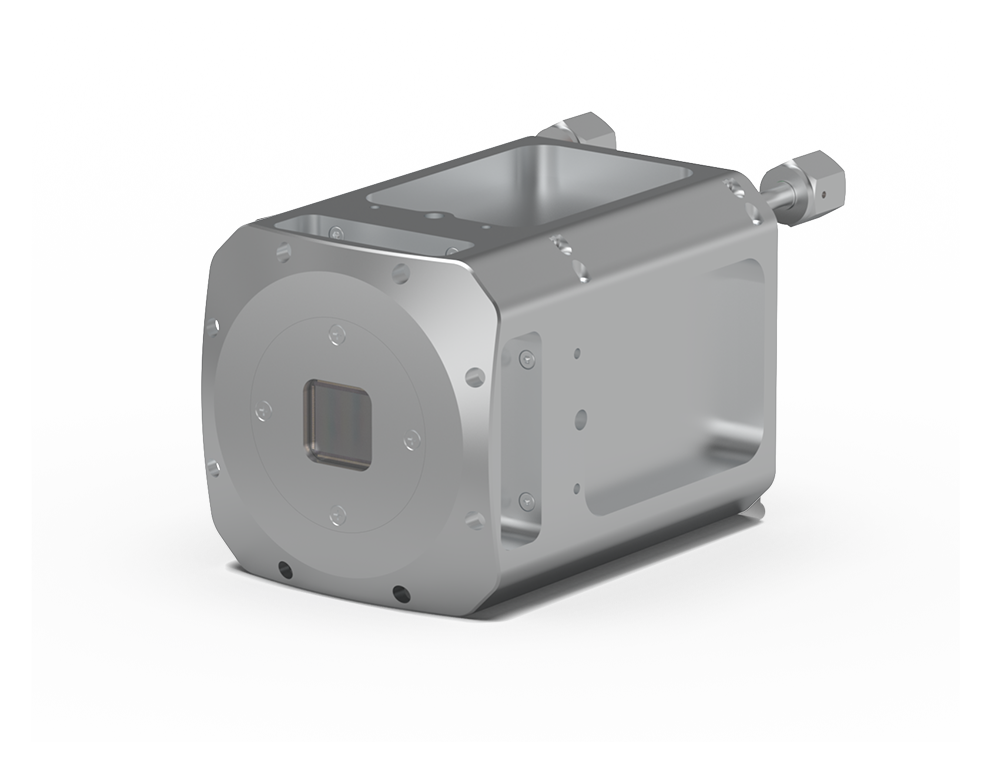

Dhyana XV95
軟X射線（腔內）sCMOS相機
- ～100% QE @ 80-1000 eV
- 10?6 Pa 真空兼容度
- 100 ke- 滿阱容量
- 48 fps @ 4.2 MP
- USB 3.0
詢 價
產品介紹
Dhyana XV95（簡稱：XV95）是鑫圖開發的專業軟X 射線腔內/ 腔外sCMOS 相機。它在對應的80-1000 eV 光子能量范圍內近乎達到了100% 的高量子效率水平，已成功應用于國內外多個同步輻射相關研究項目中。
-

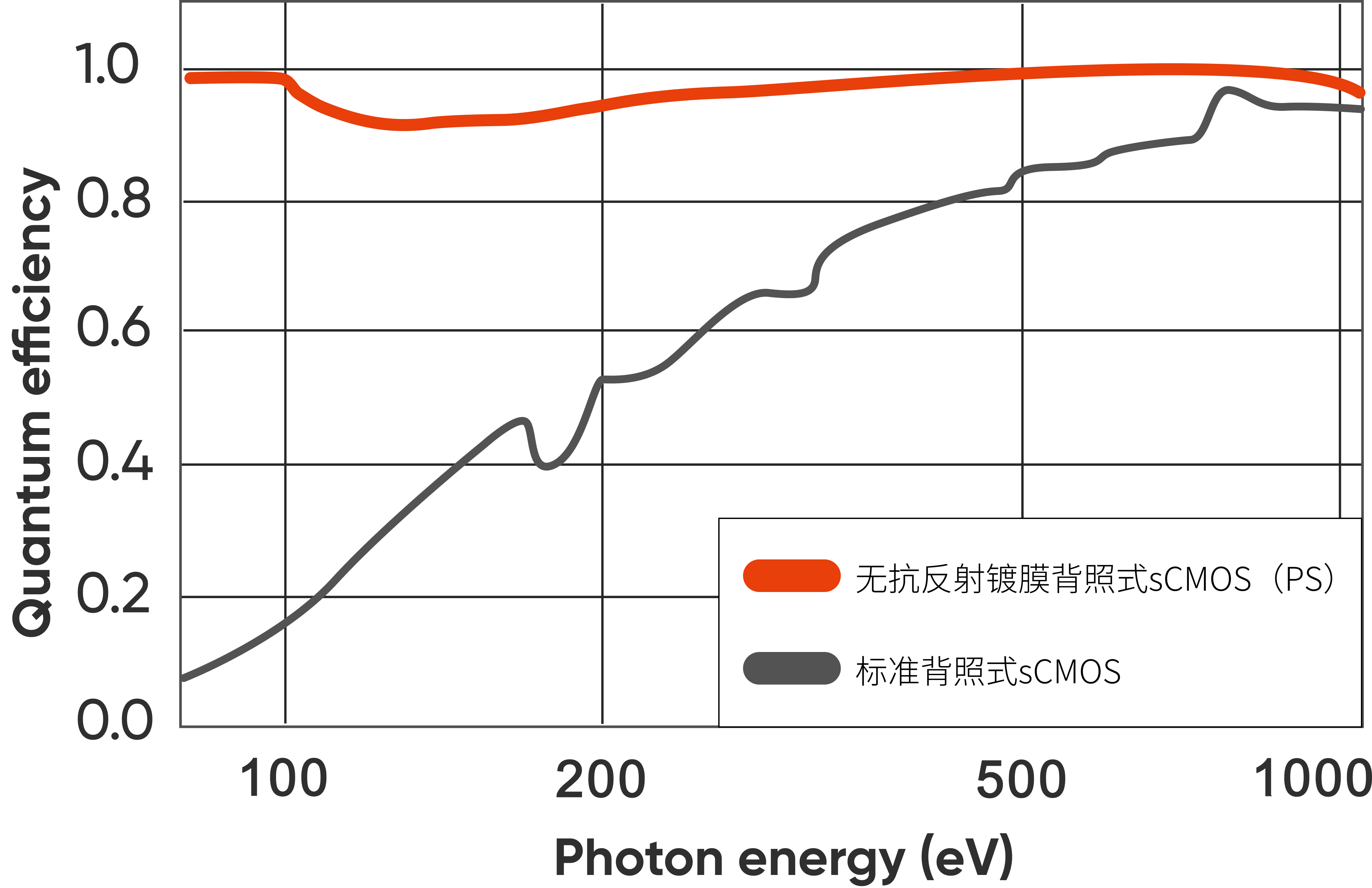

近100%量子效率 @ 80eV-1000eV
采用新一代無抗反射鍍膜背照式sCMOS芯片，在對應80eV-1000eV光子能量范圍內量子效率大幅提升，整體超過了90%，部分波段達到了近乎100%的超高水平，具有更專業的軟X射線、極紫外成像性能和抗輻射損傷能力。
-

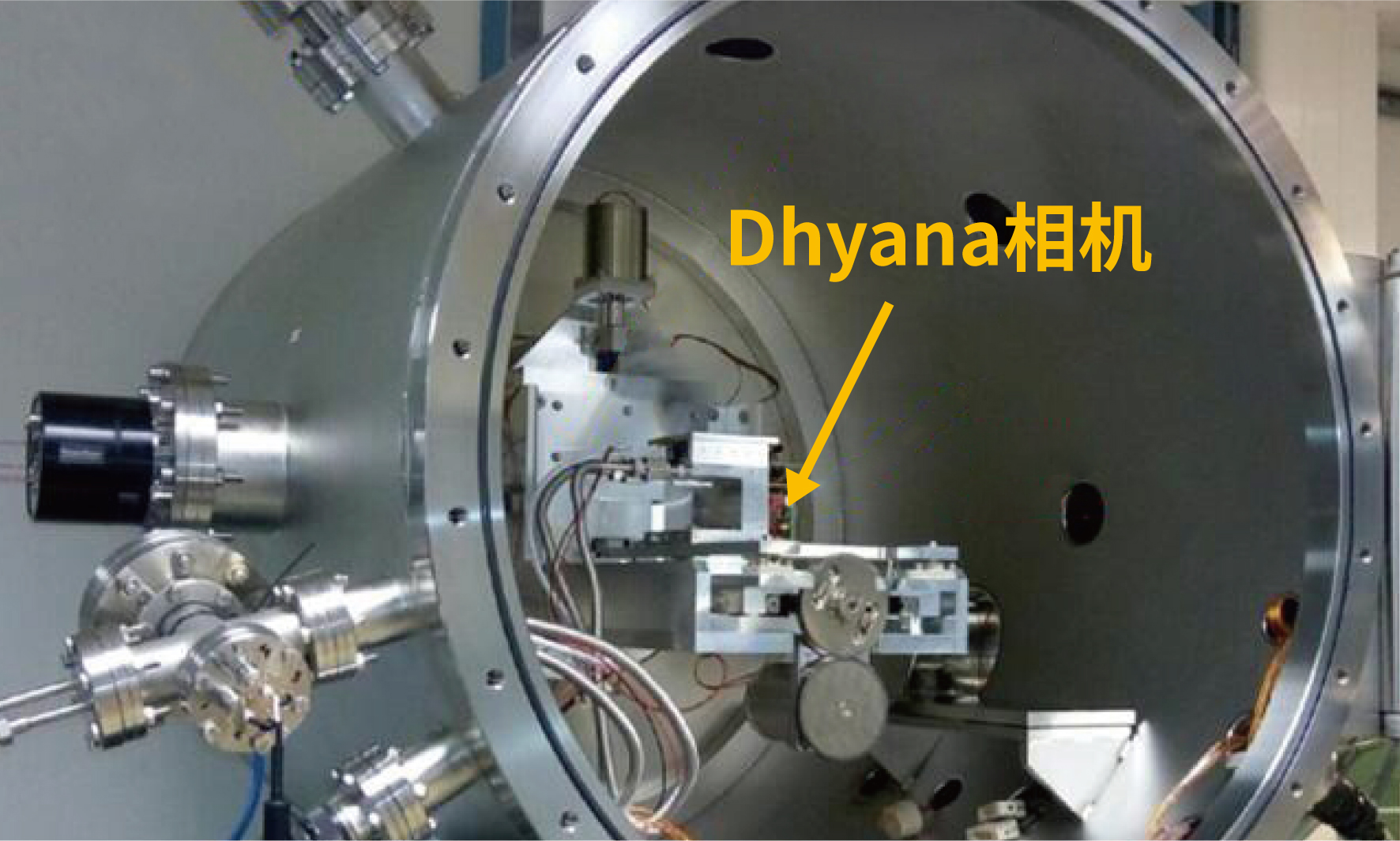

10?6 Pa 真空兼容度
采用鑫圖先進制冷密封技術，真空兼容度最高可達10?6 Pa的超高水平，制冷深度最高可達-50℃@20℃，可大幅降低相機暗電流噪聲，提升長曝光應用時間。
-
高速高動態成像優勢

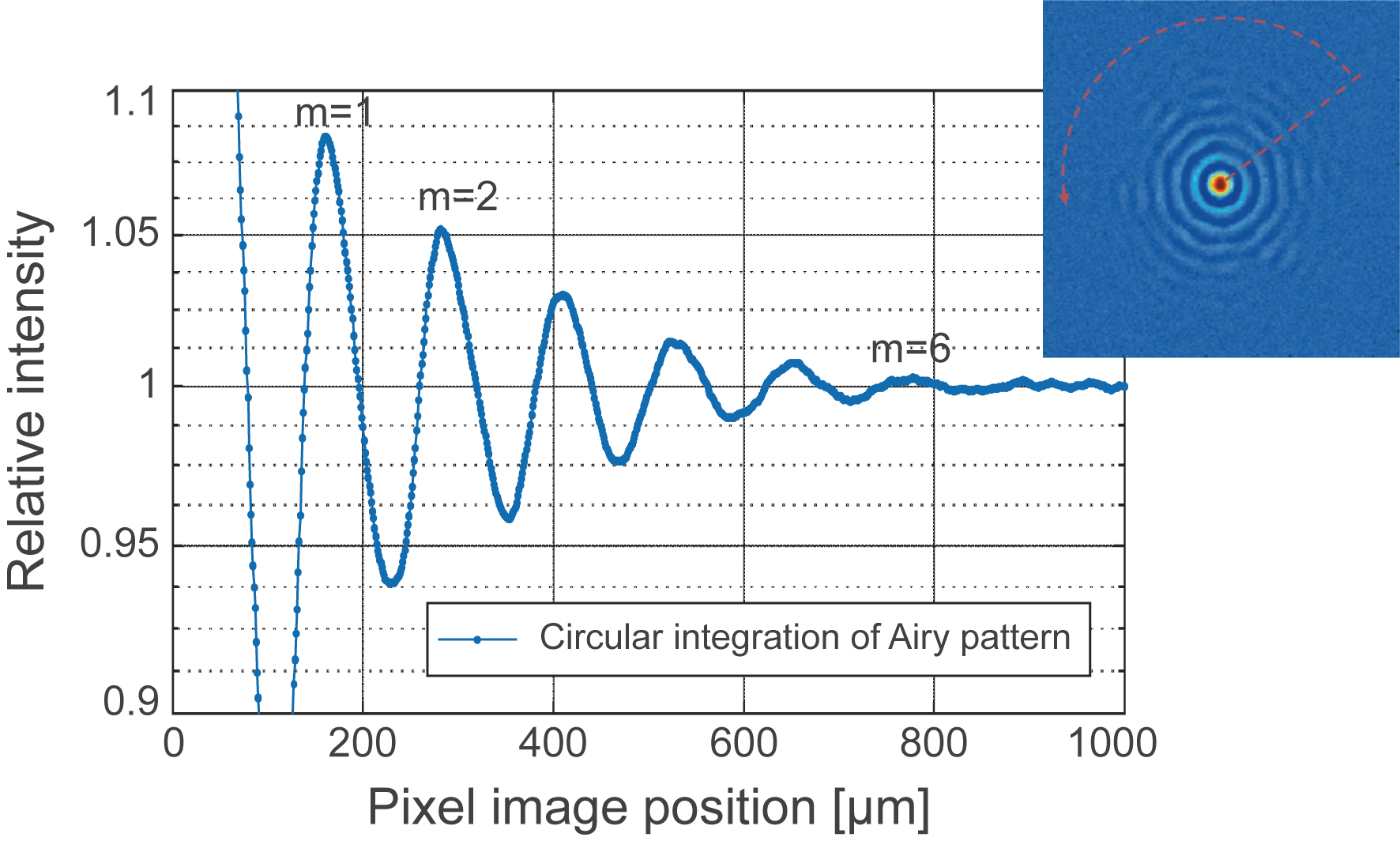

背照式sCMOS技術成像速度是CCD技術的數十倍，并整體呈現出非常高的動態范圍優勢。如圖所示，其在采集在軟X射線衍射圖例中，其衍射級數達到6階的極大值。
技術參數 >
- 型號: Dhyana XV95
- 傳感器型號: GSENSE 400BSI-PS / GSENSE 400BSI
- 芯片類型: 無抗反射鍍膜背照式sCMOS / 標準背照式sCMOS
- 峰值量子效率: ~100%
- 彩色 / 黑白: 黑白
- 對角線尺寸: 31.9 mm
- 有效面積: 22.5 mm x 22.5 mm
- 分辨率: 4.2 MP, 2048 (H) x 2048 (V)
- 像素尺寸: 11 μm x 11 μm
- 滿阱容量: 典型值: 85 ke-
- 動態范圍: 90 dB
- 光譜范圍: 80 ~ 1000 eV / 200 ~ 1100 nm
- 幀率: HDR: 24 fps; STD: 48 fps
- 讀出噪聲: 典型值: 1.6 e- (Median)
- 快門類型: 卷簾
- 曝光時間: 21 μs ~ 300 s
- 線性度: > 99%
- DSNU: 0.2
- PRNU: 0.3%
- 位深: 12 bit, 16 bit
- 制冷方式: 水冷
- 制冷溫度: -45℃@20℃水溫
- 暗電流: 0.3 e-/pixel/s @ -40 ℃芯片溫度
- 真空兼容度: 10?6 Pa (Max)
- Binning: 2 x 2, 4 x 4
- ROI: 支持
- 時間戳精度: 1 μs
- 觸發模式: 硬件, 軟件
- 外觸發輸出: 曝光開始, 全局, 讀出結束, 高電平, 低電平
- 觸發接口: Hirose
- 數據接口: USB 3.0-Over-Fiber
- 法蘭尺寸: 后穿墻法蘭DN100CF/ 用戶可定制
- 電源: 交流電源
- 功耗: <65 W(含控制盒）
- 相機尺寸: 110 mm x 110 mm x 191 mm
- 重量: ~2600 g（相機本體）
- 軟件: Mosaic, SamplePro, LabVIEW, MATLAB, Micromanager
- SDK: C，C++，C#，Python
- 操作系統: Windows, Linux
- 操作環境: 操作溫度：0~40°C, 相對濕度: 0~70%，不結露；烘烤溫度：＜70°C
