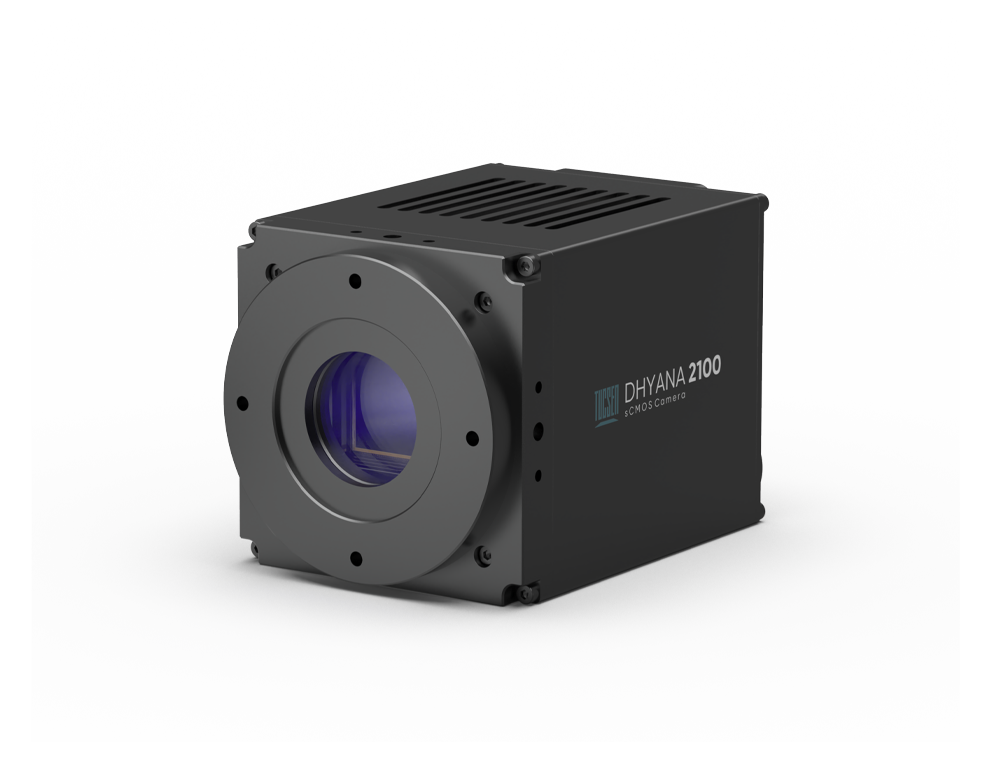

Dhyana 2100
高速高分辨率sCMOS相機
- 450 fps@21 MP
- Global Shutter
- 29.5mm Diagonal
- 5120 (H) x 4096 (V)
- 風冷 / 水冷
詢 價
產品介紹
Dhyana 2100 不僅全分辨率下能實現每秒 450 fps@21MP的高速高分辨優勢，還能結合高速Binning模式提升靈敏度和動態范圍，達到的975 fps@12 bit高速高靈敏優勢，先進制冷技術可更能幫助降低暗電流，確保測量結果的穩定性。
-
450fps@21MP
高速高分辨率Dhyana 2100 提供sCMOS 相機可以確保高速圖像拍攝的高質量圖像標準。2100萬分辨率搭配全局快門模式下能達到驚人的每秒 450 幀，可以在圖像不失真的情況下觀察精細細節。
-
975 fps@12 bit 高速Binning模式
Dhyana 2100 的高速“Binning ”模式可以幫助提升相機的弱信號采集能力。這個模式不僅能升級像元尺寸，提升靈敏度和動態范圍，還能進一步提升相機的幀速率，實現12 bit每秒最高975幀的速度優勢。
-

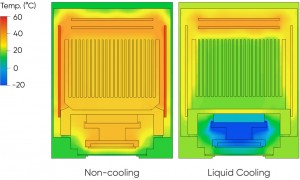

先進制冷技術
提升成像品質當大畫幅相機高速運行時，傳感器的制冷是必不可少的，因為產生的大量熱量不僅會導致暗電流，還可能因為傳感器溫度的變化導致測量結果的波動。 Dhyana 2100 采用鑫圖先進的水冷和風冷技術，能幫助降低暗電流，確保測量結果的穩定性。
技術參數 >
- 型號: Dhyana 2100
- 傳感器類型: FSI CMOS
- 傳感器型號: Gpixel GSPRINT4521
- 峰值量子效率: 63% @ 520nm
- 彩色 / 黑白: Mono
- 對角線尺寸: 29.5 mm
- 有效面積: 23.04 mm (H) x 18.43 mm (V)
- 分辨率: 5120 (H) x 4096 (V)
- 像素尺寸: 4.5 μm x 4.5 μm
- 滿阱容量: 典型值：32 ke- (12 bit Gain 0)，120 ke- (binned)
- 動態范圍: 典型值：68.8 dB (12 bit Gain 2)
- 幀率: Full mode: 450 fps @ 8 bit, 300 fps @ 10 bit, 250 fps @ 12 bit; Base mode: 225 fps @ 8 bit, 150 fps @ 10 bit, 150 fps @ 12 bit; Fastbinning: 975fps@12bit
- 讀出噪聲: 典型值：3.5 e- @ 12 bit
- 快門類型: 全局
- 曝光時間: 4 μs ~ 10 s
- 暗信號不均勻性: 1.1 e-
- 光響應不均勻性: 典型值：0.15% @ 12 bit gain 0，典型值：0.45 % @ 12 bit gain 3
- 制冷方式: 風冷，水冷
- 最大制冷溫差: 風冷25℃（對比環境溫度），水冷30 ℃（對比液冷水溫度）
- Binning: 2 x 2，4 x 4，8 x 8
- 感興趣區(ROI): 支持
- 觸發模式: 硬件，軟件
- 外觸發輸出: 曝光開始，讀出結束
- 觸發接口: Hirose
- 數據接口: Full mode：CXP12 x8，Base mode：CXP12 x4
- 位深: 8 bit，10 bit，12 bit
- 光學接口: M58 / F-Mount / 用戶可定制
- 電源: 24V / 6.67A
- 功耗: ≤ 120 W
- 相機尺寸: 95mm x 95mm x 140mm（不含水冷接頭）
- 重量: ＜1850g
- 軟件: SamplePro
- SDK: C, C++
- 操作系統: Windows，Linux
- 操作環境: 溫度 0~40 °C , 濕度 10~85%
